NT200A02 Netzwerk Capture Adapter


8x10G2×10/25G2x40G2x100G

Die Link NT200A02 SmartNIC ermöglicht 8x10G-, 2×10/25G-, 2x40G- oder 2x100G-Anwendungen, je nach Wahl der Software. Dies bietet die Flexibilität zur Erstellung von Hochleistungslösungen in 1U-Serverplattformen für bestehende 40G-Netzwerkinfrastrukturen, die heute eingesetzt werden, mit der Freiheit, die Lösung bei Bedarf für 100G-Installationen umzuprogrammieren. Der Link NT200A02 SmartNIC spart nicht nur Rack-Platz und senkt die TCO – er bietet auch hervorragende Agilität und Skalierbarkeit für die Zukunft.

200g-200g-compact-icon

PERFEKTE LEISTUNG

Für jede Verbindungsgeschwindigkeit zu jeder Zeit



KOMPLETTES PORTFOLIO

Von 1G – 200G



plug-play-200g-compact-icon

PLUG & PLAY

Sofort einsatzbereite Lösung



SCALE INSIDE

Mehrere Netzwerkkarten in einem Server



SCALE OUTSIDE

Synchronisierung mehrerer Server



powerful-200g-compact-icon

LEISTUNGSFÄHIG

Maximiere die Leistung deiner Anwendung



IN DER REIHE

Voller Durchfluss ohne Paketverlust



high-density-200g-compact-icon

UNTERSCHIEDLICHE GESCHWINDIGKEITEN

Mehrere Geschwindigkeiten in einem Server



high-density-200g-compact-icon

BÜNDEL – APPLIKATIONEN

Effizientere Servernutzung



Key Napatech SmartNIC-Funktionen

200g-200g-compact-icon

Leitungsgeschwindigkeit

Napatech’s Netzwerkkarten sind hoch optimiert, um den Netzwerkverkehr auch bei voller Leitungsgeschwindigkeit zu erfassen, mit einer äußerst geringen CPU-Belastung auf dem Hostserver. Eine verlustfreie Paketerfassung (Capturing) ist entscheidend für Applikationen, welche den gesamten Netzwerkverkehr analysieren müssen. Sollte irgendetwas verworfen werden müssen, trifft die Anwendung diese Entscheidung, weshalb dies letztendlich nicht eine Beschränkung der Netzwerkkarten sein darf.

Standard verbaute Netzwerkkarten (NICs) sind nicht für Analyseanwendungen ausgelegt, welche den gesamten Datenverkehr einer Verbindung oder eines Links analysieren. Normale NICs sind von Ihrer Funktionsweise auf nur für eine Kommunikation konzipiert, bei denen die Netzwerkdaten, die nicht an den Absender oder Empfänger adressiert sind, einfach verworfen werden. Dies zeigt, dass NICs nicht in der Lage sind Datenmengen zu verarbeiten, die kontinuierlich in Bursts auf Ethernet-Verbindungen auftreten. In diesen genannten Situationen wird die vollständige Bandbreite einer Verbindung genutzt, was wiederum die Fähigkeit voraussetzt, alle Ethernet-Frames zu analysieren. Napatech’s Netzwerkkarten wurden speziell für diese Aufgabe konzipiert und bieten eine maximal mögliche Kapazität für eine kompromisslose Aufzeichnung von Netzwerkdaten.

200g-200g-compact-icon

Paketpufferung

Napatech’s Netzwerkkarten besitzen einen eingebauten Speicher für die Pufferung von Ethernet-Frames. Eine Pufferung gewährleistet eine garantierte Zustellung von Daten, auch wenn bei der Übermittlung der Daten an die Anwendung eine Überlastung vorliegt. Es gibt drei potenzielle Überlastungsquellen: die PCI-Schnittstelle, die Serverplattform und die Analyseanwendung

PCI-Schnittstellen bieten eine festgelegte Bandbreite für die Übertragung von Daten vom Beschleuniger zur Anwendung. Dies begrenzt die Datenmenge, die kontinuierlich aus dem Netzwerk in die Anwendung übermittelt werden kann. Beispielsweise kann eine 16-spurige PCIe Gen3-Schnittstelle bis zu 115 Gbit/s an Daten zur Anwendung übermitteln. Sollte hingegen die Netzwerkgeschwindigkeit 2 × 100 Gbit/s betragen, kann ein Daten-Burst nicht über die PCIe Gen3-Schnittstelle in Echtzeit übermittelt werden, da die Übertragungsrate die doppelte maximale PCIe-Bandbreite überschreitet. In diesem Fall kann die integrierte Paketpufferung der Napatech Karte den Burst aufnehmen und gewährleistet, dass keine Daten verloren gehen und gibt die Frames wieder frei, wenn die Anwendung Kapazitäten zur Verfügung stellt.

Server und Anwendungen können so konfiguriert sein, dass eine Überlastung in der Infrastruktur der Server oder sogar in der Anwendung selbst auftritt. Ebenfalls können die CPU-Kerne mit der Verarbeitung oder dem Abrufen von Daten von entfernten Caches und Speicherorten beschäftigt sein, was dazu führt, dass neue Ethernet-Frames nicht ordnungsgemäß von Standard Netzwerkkarten übertragen werden können.

Darüber hinaus kann die Anwendung mit nur einem oder einigen Verarbeitungs-Threads konfiguriert werden, was dazu führen kann, dass die Anwendung überlastet wird, sodass neue Ethernet-Frames nicht übertragen werden. Über eine integrierte Paketpufferung können die Ethernet-Frames zwischengespeichert werden, bis der Server oder die Anwendung in der Lage ist, diese zu empfangen. Dadurch wird sichergestellt, dass keine Ethernet-Frames verloren gehen und dass kompromisslos alle Netzwerkdaten für eine Analyse zur Verfügung gestellt werden.

200g-200g-compact-icon

Multi-CPU-Verteilung

Moderne Server bieten eine noch nie da gewesene Rechenleistung durch Multi-Core-CPU-Implementierungen. Dies macht standardmäßige Server zu einer idealen Plattform für die Geräteentwicklung. Um die Verarbeitungsleistung von modernen Servern voll auszuschöpfen, ist es wichtig, dass die Analyseanwendung ebenfalls Multi-Threading unterstützt und die richtigen Ethernet-Frames dem richtigen CPU-Kern für eine Verarbeitung zur Verfügung gestellt werden. Allerdings müssen auch die Frames zur richtigen Zeit bereitgestellt werden, um sicherzustellen, dass die Analyse in Echtzeit durchgeführt werden kann.

Die Napatech Multi-CPU Verteilung wird aus unseren umfangreichen Kenntnissen der Serverarchitektur und den tatsächlichen Erfahrungen unserer Kunden aufgebaut und optimiert.

Napatech’s Netzwerkkarten gewährleisten, dass identifizierte Daten-Streams von verwandten Ethernet-Frames optimal auf die verfügbaren CPU-Kerne verteilt werden. Dadurch wird sichergestellt, dass die Verarbeitungslast über die vorhandenen Verarbeitungsressourcen ausgeglichen wird und dass die richtigen Frames von den richtigen CPU-Kernen verarbeitet werden.

Mit der Flow-Verteilung auf mehrere CPU-Kerne kann die Durchsatzleistung der Analyseanwendung linear mit der Anzahl der Kerne (bis zu 128) erhöht werden. Des Weiteren kann auch die Leistung durch schnellere Prozessorkerne skaliert werden. Dieser hochflexible Mechanismus ermöglicht viele verschiedene Wege, um eine Lösung zu entwerfen und bietet die Möglichkeit, Kosten und/oder Leistung zu optimieren.

Napatech’s Karten unterstützen unterschiedliche Verteilungsarten, die vollständig konfigurierbar sind:

  • Verteilung per Ports: Alle auf einem physischen Port erfassten Frames werden auf denselben CPU oder eine Reihe von CPU-Kern zur Verarbeitung übertragen
  • Verteilung per Verkehrsarten: Frames desselben Protokolltyps werden auf denselben CPU oder eine Reihe von CPU-Kernen zur Verarbeitung übertragen
  • Verteilung nach Flows: Frames mit demselben Hashwert werden auf denselben CPU oder eine Reihe von CPU-Kernen zur Verarbeitung gesendet
  • Kombinationen der oben genannten
200g-200g-compact-icon

Zeitstempeln

Die Fähigkeit, den genauen Zeitpunkt des Captures von Frames zu bestimmen, ist für viele Anwendungen entscheidend.

Um dies zu erreichen, sind alle Napatech SmartNICs in der Lage, für jeden aufgenommenen und übertragenen Frame einen hochpräzisen Zeitstempel mit einer Auflösung von 1 Nanosekunde zu liefern.

Bei 10 Gbit/s kann alle 67 Nanosekunden ein Ethernet-Frame empfangen und gesendet werden. Bei 100 Gbps wird diese Zeit auf 6,7 Nanosekunden reduziert. Dies macht die Zeitstempelung mit Nanosekunden-Präzision für die eindeutige Identifizierung des Empfangs eines Frames unerlässlich. Diese unglaubliche Präzision ermöglicht es Ihnen auch, Frames von mehreren Ports auf mehreren Beschleunigern zu sequenzieren und zu einem einzigen, zeitlich geordneten Analysestrom zusammenzuführen.

Um in den verschiedenen unterstützten Betriebssystemen reibungslos arbeiten zu können, unterstützen die Napatech SmartNICs eine Reihe von branchenüblichen Zeitstempelformaten und bieten außerdem eine Auswahl an Auflösungen, die für verschiedene Arten von Anwendungen geeignet sind.

64-bit Zeitstempel Formate:

  • 2 Windows Formate mit 10-ns oder 100-ns Auflösung
  • Native UNIX Format mit 10-ns Auflösung
  • 2 PCAP Formate mit 1-ns oder 1000-ns Auflösung
200g-200g-compact-icon

Cache-Optimierung

Napatech SmartNICs verwenden eine Pufferstrategie, die eine Anzahl großer Speicherpuffer zuweist, in denen so viele Pakete wie möglich Rücken an Rücken in jedem Puffer platziert werden. Bei dieser Implementierung wird nur der erste Zugriff auf ein Paket im Puffer von der Zugriffszeit auf den externen Speicher beeinflusst. Dank des Cache-Vorabrufs befinden sich die nachfolgenden Pakete bereits im Level-1-Cache, bevor die CPU sie benötigt. Da Hunderte oder sogar Tausende von Paketen in einen Puffer gelegt werden können, kann eine sehr hohe CPU-Cache-Leistung erreicht werden, die zu einer Anwendungsbeschleunigung führt.

Die Konfiguration des Puffers kann sich dramatisch auf die Leistung von Analyseanwendungen auswirken. Unterschiedliche Anwendungen haben unterschiedliche Anforderungen an die Latenzzeit oder die Verarbeitung. Es ist daher äußerst wichtig, dass die Anzahl und Größe der Puffer für die jeweilige Anwendung optimiert werden kann. Napatech SmartNICs machen dies möglich.

Die flexible Server-Puffer-Struktur, die von Napatech SmartNICs unterstützt wird, kann für unterschiedliche Anwendungsanforderungen optimiert werden. Beispielsweise können für Anwendungen, die eine kurze Latenzzeit benötigen, Frames in kleinen Stücken geliefert werden, optional mit einer festen maximalen Latenzzeit. Anwendungen ohne Latenzanforderungen können von Daten profitieren, die in großen Brocken geliefert werden, wodurch eine effektivere Server-CPU- Verarbeitung durch die Daten ermöglicht wird. Anwendungen, die über Pakete verteilte Informationen korrelieren müssen, können größere Server-Puffer (bis zu 128 GB) konfigurieren.

Bis zu 128 Puffer können konfiguriert und mit der Napatech-Multi-CPU-Verteilung kombiniert werden (siehe “Multi-CPU-Verteilung”).

200g-200g-compact-icon

Multi Port Paket Sequenzierung

Napatech SmartNICs bieten in der Regel mehrere Anschlüsse. Die Ports sind normalerweise gepaart, wobei ein Port Upstream-Pakete und ein anderer Port Downstream-Pakete empfängt. Da diese beiden Ströme, die in unterschiedliche Richtungen gehen, als ein einziger analysiert werden müssen, müssen Pakete von beiden Ports zu einem einzigen Analysestrom zusammengeführt werden. Napatech SmartNICs können Pakete, die an mehreren Ports in Hardware empfangen werden, unter Verwendung der genauen Zeitstempel jedes Ethernet-Frames sequenzieren und zusammenführen. Dies ist äußerst effizient und entlastet die Analyseanwendung von einer erheblichen und kostspieligen Aufgabe.

Es besteht ein wachsender Bedarf an Analysegeräten, die in der Lage sind, mehrere Punkte im Netzwerk zu überwachen und zu analysieren und sogar einen netzwerkweiten Überblick über das Geschehen zu geben. Dazu müssen nicht nur mehrere SmartNICs in einer einzigen Appliance installiert werden, sondern es ist auch erforderlich, dass die Analysedaten von allen Ports auf jedem Beschleuniger korreliert werden.

Mit der Napatech-Software-Suite ist es möglich, die Analysedaten von mehreren SmartNICs zu sequenzieren und in einem einzigen Analysestrom zusammenzuführen. Die Zusammenführung basiert auf den nanosekundengenauen Zeitstempeln jedes Ethernet-Frames, wodurch eine zeitlich geordnete Zusammenführung der einzelnen Datenströme ermöglicht wird.

200g-200g-compact-icon

Tunneling

In Mobilfunknetzen wird der gesamte Internet-Verkehr der Teilnehmer in GTP (GPRS Tunneling Protocol) oder IP-in-IP-Tunneln zwischen den Knoten im Mobilfunkkern übertragen. IP-in-IP-Tunnel werden auch in Unternehmensnetzwerken verwendet. Die Überwachung des Verkehrs über Schnittstellen zwischen diesen Knoten ist für die Gewährleistung der Dienstgüte (QoS) von entscheidender Bedeutung.

Napatech SmartNICs entschlüsseln diese Tunnel und bieten so die Möglichkeit, auf der Grundlage der Flows in den Tunneln zu korrelieren und eine Lastverteilung zu erreichen. Analyseanwendungen können diese Fähigkeit nutzen, um mobile Netzwerke und Dienste zu testen, zu sichern und zu optimieren. Um die verschiedenen Dienste, die mit jedem Teilnehmer verbunden sind, effektiv zu analysieren, ist es wichtig, sie zu trennen und jeden einzelnen zu analysieren. Napatech SmartNICs haben die Fähigkeit, den Inhalt von Tunneln zu identifizieren, wodurch die Analyse jedes einzelnen Dienstes, der von einem Teilnehmer genutzt wird, möglich ist. Dadurch werden der Anwendung schnell die benötigten Informationen zur Verfügung gestellt und eine effiziente Analyse des Netzwerk- und Anwendungsverkehrs ermöglicht. Die Napatech-Funktionen zur Frame-Klassifizierung, Flow- Identifikation, Filterung, Einfärbung, Aufteilung und intelligenten Multi-CPU-Verteilung können somit auf den Inhalt des Tunnels und nicht auf den Tunnel selbst angewendet werden, was zu einer ausgewogeneren Verarbeitung und einer effizienteren Analyse führt.

GTP und IP-in-IP-Tunneling sind leistungsstarke Funktionen für Anbieter von Telekommunikationsausrüstung, die Produkte zur Überwachung von Mobilfunknetzen aufbauen müssen. Mit dieser Funktion kann Napatech die Datenanalyse auslagern und beschleunigen, so dass sich die Kunden auf die Optimierung der Anwendung konzentrieren können und dadurch die Verarbeitungsressourcen in den Standardservern maximiert werden.

200g-200g-compact-icon

IP Fragmente

IP-Fragmentierung tritt auf, wenn größere Ethernet-Frames in mehrere Fragmente zerlegt werden müssen, um über das Netzwerk übertragen zu werden. Dies kann auf Einschränkungen in bestimmten Teilen des Netzwerks zurückzuführen sein, typischerweise wenn GTP-Tunnelprotokolle verwendet werden. Fragmentierte Frames stellen eine Herausforderung für Analyseanwendungen dar, da alle Fragmente identifiziert und möglicherweise wieder zusammengesetzt werden müssen, bevor eine Analyse durchgeführt werden kann. Napatech SmartNICs können Fragmente desselben Frames identifizieren und sicherstellen, dass diese zugeordnet und zur Verarbeitung an denselben CPU-Kern gesendet werden. Dies reduziert den Verarbeitungsaufwand für Analyseanwendungen erheblich.
200g-200g-compact-icon

Traffic Replay

Aus Gründen der Netzwerksicherheit müssen verschiedene Verkehrsszenarien nachgebildet und simuliert werden, um die Infrastruktur zu stärken. Die Pakete müssen auch wiedergegeben werden, um Verzögerungen und Unterbrechungen zu verstehen, die durch Verkehrsbursts/Spitzen verursacht werden, um die Dienstgüte (QoS) zu verbessern. Mit den Napatech SmartNICs ist es einfach, das Testszenario einzurichten und zu spezifizieren, um dieselben PCAP-Dateien von echten Netzwerkereignissen bei 10G-, 40G- und 100G-Verbindungsgeschwindigkeiten wiederzugeben.
200g-200g-compact-icon

Traffic Forwarding

Erhalten Sie höchst präzise Zeitstempel für Datenverkehr, der auf mehrere Netzwerkgeräte umverteilt werden muss. Napatech SmartNICs-Systeme können den an einem einzelnen Anzapfpunkt erfassten Datenverkehr an einen Cluster von Servern zur Verarbeitung weiterleiten und/oder aufteilen, ohne dass zusätzliche Geräte eingesetzt werden müssen. Dies wird dadurch erreicht, dass die Napatech- SmartNICs sowohl als Smart Taps als auch als Paketerfassungsgeräte fungieren und sich für Multi-Box- Lösungen mit einzelnen Anzapfpunkten eignen. Diese Funktion macht die Implementierung teurer SmartTaps, Zeitstempelschalter, Paketvermittler und anderer Zeitsynchronisationskomponenten überflüssig.
200g-200g-compact-icon

Sitzungssteuerung

Zugangskontroll- und Authentifizierungslösungen können nun Lösungen mit voller Leitungsrate implementieren, die kleine Pakete bewältigen können, mit einer SmartNIC, die eine robuste Paketübertragung bei hoher Netzwerklast ermöglicht. Die Sitzungssteuerung treibt den Verkehr in und aus der SmartNIC mit geringer Latenz (<5us), während gleichzeitig eine Teilmenge zur Analyse auf die Host-CPU kopiert wird. Mit der Sitzungssteuerungsfunktion können Inline-Nutzungsfälle von einer niedrigen Latenz bei Geschwindigkeiten von 1-100G profitieren.
200g-200g-compact-icon

In-Line Modus

Die Napatech SmartNIC-Familie unterstützt Inline-Anwendungen mit 100 Gbit/s, so dass Kunden leistungsstarke und dennoch flexible Inline-Lösungen auf Standardservern erstellen können. Je höher der CPU-Bedarf der Anwendung und je höher die Geschwindigkeit der Verbindungen, desto höher der Wert dieser Lösung. Die Funktionen umfassen:

  • Voller Durchsatz bidirektional Rx/Tx bis zu 100G Link Geschwindigkeit für alle Paketgrößen
  • Multi-core Processing Unterstützung mit bis zu 128 Rx/Tx Streams pro SmartNIC
  • Anpassbare, hash-basierte Lastverteilung
  • Effiziente Zero Copy Roundtrip von Rx zu Tx
  • Einzelbit-Flip-Auswahl zum Verwerfen oder Weiterleiten jedes einzelnen Pakets
  • Typische 50 us Roundtrip Latenz von Rx zu Tx Glasfaser
200g-200g-compact-icon

CPU Sockel Lastverteilung

Verbessern Sie Ihre CPU-Auslastung mit der CPU-Sockel-Lastausgleichsfunktion, die die Napatech NT40E3 SmartNICs bieten. Verbessern Sie die CPU-Leistung um bis zu 30 % pro Server für 4x10G- Analysen mit Napatech SmartNICs, die den Datenverkehr effizient auf 2 CPU-Sockel verteilen können und die Pakete gleichzeitig für mehrere Analysethreads auf beiden CPU-Sockeln verfügbar machen. Dies setzt CPU-Ressourcen frei, die für das Kopieren von Daten zwischen den beiden Sockeln benötigt werden, und macht teure QPI-Busübertragungen überflüssig.

Video

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

PGlmcmFtZSBzcmM9Imh0dHBzOi8vd3d3LnlvdXR1YmUtbm9jb29raWUuY29tL2VtYmVkL3U1azlVZXR6Znk0IiB3aWR0aD0iMTM1NCIgaGVpZ2h0PSIxODAiIGZyYW1lYm9yZGVyPSIwIiBhbGxvd2Z1bGxzY3JlZW49ImFsbG93ZnVsbHNjcmVlbiI+PC9pZnJhbWU+PC9wPg==

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

PGlmcmFtZSB3aWR0aD0iNTYwIiBoZWlnaHQ9IjE4MCIgc3JjPSJodHRwczovL3d3dy55b3V0dWJlLW5vY29va2llLmNvbS9lbWJlZC9xY1FLQVVjRV9SSSIgZnJhbWVib3JkZXI9IjAiIGFsbG93ZnVsbHNjcmVlbj0iIj48L2lmcmFtZT48L3A+

Napatech Software Suite

Napatech Produktübersicht

Napatech Time Precision Performance

Napatech Funktionsübersicht

Napatech White Paper

Link™ NT200A02-SCC SmartNIC

Link™ NT200A02-NEBS SmartNIC

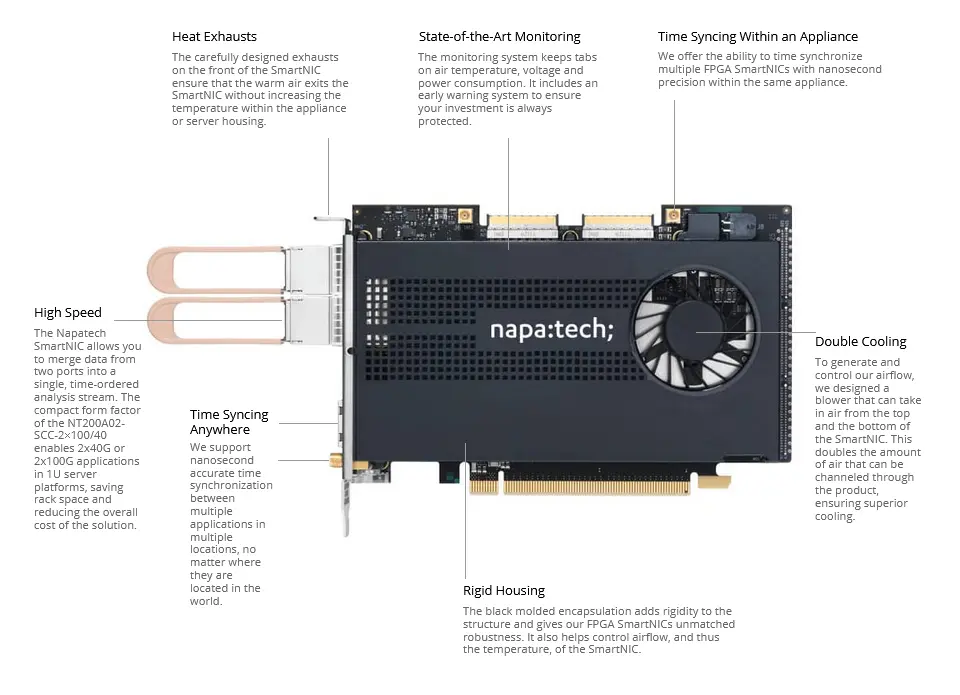

Zur Erzeugung und Steuerung des Luftstroms enthält das Napatech-Design ein Gebläse, das Luft von der Ober- und Unterseite des SmartNIC ansaugt, wodurch die Luftmenge verdoppelt und eine bessere Kühlung gewährleistet wird.

Vorteile:

  • Langlebiges Design für einen erweiterten realen Betrieb
  • Freie Wahl der Server-Plattform
  • Reduzierter Lärm und Stromverbrauch, da die Server-Ventilatoren mit minimaler Geschwindigkeit laufen können
  • Freiheit, unbegrenzt FPGA-SmartNICs in einen Standard-Server zu packen

Specs:

  • Keine Abhängigkeit des Luftstroms vom Server
  • Gut definierte Kühlung aller kritischen Komponenten
  • Garantierte Geräte-Hotspot-Temperaturen
  • Maximierter Luftstrom, der eine optimale thermische Leistung gewährleistet
  • Dissipierte Energie, die durch Ausschnitte in der Frontplatte nach außen abgegeben wird
  • Signifikante Reduzierung des Temperaturabfalls zwischen FPGA-Chip und Kühlkörperoberfläche
  • Mechanische Versteifung, die ein höheres Schraubendrehmoment zur Befestigung des Kühlkörpers an der Leiterplatte ermöglicht

Compliance

Napatech hält die höchsten Qualitäts-, Umwelt- und Sicherheitsstandards ein und erfüllt alle geltenden Vorschriften in allen Regionen. Dies hilft unseren Kunden, eine nahtlose Integration ohne Verzögerungen zu realisieren – und gewährleistet einen fehlerfreien Betrieb während des gesamten Produktlebenszyklus.

Ethernet Front Port Compliance

Das SmartNIC-Design maximiert den mechanischen und elektrischen Frontportrand und sichert so den störungsfreien Betrieb mit den optischen oder elektrischen Modulen nach Wahl des Kunden.

Das thermische Design ist unter Berücksichtigung der maximalen Verlustleistung, wie sie für den gegebenen Formfaktor standardisiert ist, validiert. Die Marge der Datenschnittstelle wurde optimiert, indem die Entzerrungsparameter der Transceiver, die den Frontport-Kanal beherbergen, abgestimmt wurden, wodurch die EYE-Marge auf den entsprechenden Standard maximiert wurde.

EMC Compliance

Alle Napatech-Entwürfe haben die EMV-Konformitätsprüfung für wichtige Regionen, einschließlich Europa und Nordamerika, bestanden. Durch die Gewährleistung der Konformität als integraler Bestandteil des Designs wird das Risiko von Verzögerungen eliminiert. Darüber hinaus wurden die EMV-Tests in einem Mainstream-Server durchgeführt, der potenziell direkt auf den Anwendungsfall anwendbar ist.

Environmental Compliance

Das Endprodukt (Server + installiertes SmartNIC) muss den regionalen Umweltgesetzen entsprechen. Um eine problemlose Serverintegration zu ermöglichen, werden bei der Herstellung von Napatech SmartNICs nur Materialien verwendet, die die aktuellen RoHS-, REACH- und proprietären Tier-1-Gesetze vollständig erfüllen.

Durch die vollständige Einhaltung der Vorschriften von Anfang an wird das Risiko von Verzögerungen und Produktrücknahmen aufgrund behördlicher Eingriffe vermieden.

Event Handling & System Monitoring

Damit das SmartNIC zu einem integralen Bestandteil der Serverumgebung wird und die Betriebszeit maximiert, muss es wichtige Leistungskennzahlen überwachen und der Anwendung während des Betriebs zur Verfügung stellen. Die SmartNICs von Napatech überwachen die folgenden Metriken:

  • Gebläsegeschwindigkeit
  • Temperaturen an heißen Orten
  • Wichtige Versorgungsspannungen und -ströme
  • Ereignisse des PCI-Protokolls
  • Allgemeine Systemereignisse

PCI Compliance

Da die PCI-Schnittstelle auf der SmartNIC von der Serverebene diktiert wird, maximiert die Hardware den mechanischen und elektrischen PCI-Spielraum und gewährleistet so einen störungsfreien Betrieb im Server und in den Server-Steckplätzen der Wahl des Kunden. Alle Designs haben die relevanten PCI-SIG-Tests bestanden und wurden in die Liste der PCI-SIG-Integratoren aufgenommen.

Safety Compliance

Um eine problemlose Serverintegration zu ermöglichen, erfüllen die Napatech SmartNICs alle geltenden Sicherheitsstandards.

Durch die Gewährleistung der Sicherheitskonformität als integraler Bestandteil des SmartNIC-Designs wird das Risiko von Verzögerungen eliminiert. Die Konformitätsprüfung wird in einem Mainstream-Server durchgeführt, der potenziell direkt auf den Anwendungsfall anwendbar ist.

Conflict Minerals Compliance

Um eine schnelle und problemlose Serverintegration zu gewährleisten, werden für die Herstellung der Napatech SmartNICs nur Materialien verwendet, die den einschlägigen Rechtsvorschriften für Konfliktmineralien vollständig entsprechen. Für in den USA ansässige SmartNIC-Integratoren erleichtert dies die Einreichung des obligatorischen Berichts über die Konfliktmineralien bei der SEC.

Shock & Vibration Robustness

Viele Server-Umgebungen setzen das SmartNIC vor allem während der Transportphase erheblichen Schocks und Vibrationen aus. Um eine problemlose Serverintegration und Betriebsrobustheit während des gesamten Produktlebenszyklus zu gewährleisten, umfassen validierte Designaspekte:

  • Kühlgehäuse für überlegene mechanische Steifigkeit
  • Wichtige freiliegende Komponenten sind unterfüllt (geklebt) auf der Leiterplatte
  • Schockrobustheit validiert nach JESD22-B110A
  • Vibrationsfestigkeit validiert nach ASTM D4169-09

Eingesetzt in verschiedenen Industriezweigen

Cyber Security

Erkennen Sie Advanced Persistent Threats (APT) und andere Verletzungen Ihres Netzwerks bei 8x10G, 2×10/25G, 2x40G oder 2x100G – keine Aktivität bleibt unbemerkt.

Branchenübergreifend häufen sich Cyberangriffe mit alarmierender Geschwindigkeit. Die Hacker verfeinern ständig ihre Taktik und umgehen immer wieder die statische Abwehr.

Um jede verdächtige Aktivität in Ihrem Netzwerk zu identifizieren, benötigen Sie jederzeit volle Transparenz. Selbst ein geringer Teil der verlorenen Informationen kann die Sicherheit Ihres Unternehmens gefährden. Wer war in Ihrem Netzwerk, was hat er getan und wann genau hat er es getan? Es gibt eine Vielzahl intelligenter Sicherheitslösungen, die Ihnen bei der Beantwortung dieser Fragen helfen können – aber um die benötigten Einblicke zu erhalten, benötigen sie völlig zuverlässige Daten. Und da die Netzwerkgeschwindigkeiten auf 40G oder 100G ansteigen, wächst die Herausforderung, zuverlässige Daten zu erhalten, stetig.

Mit dem Napatech Link™ NT200A02 SmartNIC helfen wir Ihnen sicherzustellen, dass keine Daten verloren gehen und keine Aktivität unbemerkt bleibt. Napatech bietet eine garantierte Lieferung von Netzwerkdaten und liefert alle für eine effektive forensische Analyse erforderlichen Informationen in Echtzeit, selbst bei Geschwindigkeiten von bis zu 40G oder 100G. Dies bedeutet eine wesentlich kürzere Reaktionszeit, eine verbesserte Abschwächung und letztendlich eine verstärkte Sicherheit.

Telecom Betreiber

Durchbrechen Sie die Kosten-/Leistungsgrenze.

Mit der zunehmenden Zahl von Telekommunikationsanbietern, die auf 40G-, 50G- und 100G-Lösungen umsteigen, wächst die Notwendigkeit, die Netzwerkleistung kontinuierlich zu verbessern. Aber die Überwachung und Analyse von 2x100G der Kommunikation bringt gewisse Herausforderungen mit sich. Der übliche Ansatz erfordert ein umfassendes System aus zahlreichen 10G-Leitungen, die mit einer Reihe von Geräten verbunden sind – doch dies erhöht sowohl die Komplexität als auch die Kosten.

Der Link™ NT200A02 SmartNIC von Napatech ermöglicht die direkte Analyse von 100G mit nur einem einzigen Server. Es führt Upstream- und Downstream-Daten zusammen, so dass spezifische Informationen auch bei fragmentiertem Datenverkehr und GTP-Tunneln direkt an den richtigen CPU-Kern geliefert werden können. Dies senkt die Verarbeitungslast auf den CPUs und ermöglicht der Anwendung eine effiziente Analyse der Zieldaten in Servern mit 1U-Formfaktor.

Mit dem Link™ NT200A02 SmartNIC können Anwendungen die Leistung überwachen und die Qualität der Erfahrung selbst bei 40G oder 100G analysieren. Dies ermöglicht es den Telekommunikationsbetreibern, die Qualität zu verbessern und gleichzeitig die Herausforderungen an die Bandbreite, die durch Rich-Media-Anwendungen entstehen, besser zu bewältigen.

Cloud und Rechenzentrum

Ermöglichen Sie eine vollständige Flussanalyse Ihrer Infrastruktur in Echtzeit – und halten Sie den Platz im Rack so gering wie möglich.

Die Aufrechterhaltung der Leistung bei gleichzeitiger Verbesserung der Services für 100G und mehr ist für die langfristige Rentabilität von Cloud- und Rechenzentrumsgeschäften von grundlegender Bedeutung. Rechenzentrumsmanager sind weiterhin gefordert, den geringstmöglichen CAPEX und OPEX zu erhalten.

Mit dem Link™ NT200A02 SmartNIC unterstützt Napatech die Branche bei der Bewältigung dieser Herausforderungen. Aufgrund seines kompakten Designs ermöglicht diese Lösung 2x40G/2x100G-Anwendungen in 1U-Serverplattformen und spart so Rack-Platz und Kosten bei gleichzeitiger Beibehaltung von Integrität und Leistung.

Mit ihren intuitiven Plug-and-Play-Funktionen lässt sich diese Lösung nahtlos integrieren und beschleunigt die Markteinführung erheblich, selbst bei fortgeschrittener Deep Packet Inspection (DPI) und netflow-basierten Anwendungen. Da die Napatech FPGA-SmartNICs die Freiheit bieten, Ports und Geschwindigkeiten zu mischen und anzupassen, können Kunden ihre Lösungen kontinuierlich skalieren, um der sich ständig ändernden Marktdynamik gerecht zu werden.

Netzwerk Management

Liefern Sie zuverlässige Ergebnisse und Erkenntnisse ohne Kompromisse, in Echtzeit und mit Nanosekunden-Präzision.

Mit dem kolossalen Wachstum webbasierter Anwendungen und Cloud-Dienste verlangen die Anwender einen größeren Datenzugriff bei höheren Geschwindigkeiten. Die Netzbetreiber sind ständig auf der Suche nach effektiveren Überwachungs- und Analyselösungen, die ihnen helfen, die Leistung zu steigern. Aber selbst die besten Lösungen können ohne absolut zuverlässige Daten nicht funktionieren.

Die Link™ NT200A02 SmartNIC garantiert eine schnelle und genaue Datenlieferung, selbst bei 40G oder 100G. Der Datenverkehr auf den beiden 40G- oder 100G-Ports wird mit einer Zeitstempelung mit einer Genauigkeit im Nanosekundenbereich versehen und in der richtigen Reihenfolge an die Netzwerkanwendung geliefert – ein enormer Vorteil für die Analyse des Netzwerkverkehrs. Dies ermöglicht es Netzwerklösungen, Leistungsprobleme sofort und effektiv zu identifizieren und zu beheben – und trägt letztlich dazu bei, die Infrastruktur zu optimieren, die Netzwerkbetriebszeit zu erhöhen und die Anzahl der zur Identifizierung von Problemen erforderlichen Arbeitsstunden zu reduzieren.

TECH SPECSLink™ NT200A02-SCC & Link™ NT200A02-NEBS
Network Interfaces
  • IEEE standard: IEEE 802.3 40 Gbps Ethernet support
  • Network interface: 2 × QSFP+ ports
Supported Optical Transceivers
  • Supported QSFP+ modules: 40GBASE-SR4, 40GBASE-LR4, 40GBASE-SR-BiDi and 40GBASE-CR4, breakout to
    4x10GBASE-SR and 4x10GBASE-CR
  • Supported QSFP28 modules: 100GBASE-SR4 and 100GBASE-LR4
  • Supported SFP28 modules: 25GBASE-SR, 25GBASE-LR and 25GBASE-LR-BiDi
Performance
  • Data rate: 8×10 Gbps, 2×10/25 Gbps, 2×40 Gbps, 2×100 Gbps
  • Typical CPU load: < 5%
Statistics
  • RMON1 counters plus jumbo frame counters per port
  • Frame and byte counters per color (filter) and per host buffer
  • Counter sets always delivered as a consistent time-stamped snapshot
Hardware Time Stamp
  • Resolution: 1 ns
  • Stratum 3 compliant TCXO
Time Formats
  • PCAP-ns/-μs
  • UNIX 10 ns, 1 ns
Time Synchronization
  • SMA interface for PPS
  • RJ45 100/1000BASE-T interface for IEEE1588 PTP support
Pluggable Options for Time Synchronization
  • RJ45 100/1000BASE-T interface for future IEEE1588 PTP support
Host Interface and Memory
  • Bus type: 16-lane 8 GT/s PCIe Gen3
  • 12 GB onboard DDR4 RAM
  • Flash: Support for two boot images
  • Built-in thermal protection
Environment for NT200A02-SCC-2×100/40
  • Operating temperature: 0 °C to 45 °C (32 °F to 113 °F)
  • Operating humidity: 20% to 80%
Environment for NT200A02-NEBS-2×100/40
  • Operating temperature: –5 °C to 55 °C (23 °F to 131 °F) measured around the SmartNIC
  • Operating humidity: 5% to 85%
Sensors
  • Temperature
  • Power
OS Support
  • Linux
  • Windows
Software
  • Napatech API for high performance and advanced features
  • libpcap
  • DPDK
  • SDK tools included in source code for debugging and prototyping and as application examples
Physical Dimensions
  • ½-length and full-height PCIe
  • Full-height PCIe
Regulatory Approvals and Compliances
  • PCI-SIG®
  • NEBS level 3
  • CE
  • CB
  • RoHS
  • REACH
  • cURus (UL)
  • FCC
  • ICES
  • VCCI
  • C-TICK
