Teledyne LeCroy Xena ist ein führender Anbieter von Ethernet Traffic Generatoren, Physical-Layer-Testing und Netzwerkemulationslösungen.

Das Unternehmen ist eines der wenigen, das Lösungen zum Testen aller Ethernet-Geschwindigkeiten bis einschließlich 800 Gbps unter Verwendung von 112G SerDes anbietet.

Kunden nutzen die Testlösungen von Xena, um die Leistung und Funktionalität neuer Ethernet-Geräte zu testen, zu optimieren und zu validieren.

Die im Jahr 2023 von Teledyne LeCroy übernommenen Xena-Lösungen sind bekannt für ihre Benutzerfreundlichkeit und die branchenweit niedrigsten TCO dank der einzigartigen Software-Lizenzierungspolitik des Xena Value Pack.

Teledyne LeCroy bietet die preisgekrönte Xena-Plattform für die Generierung von Ethernet-Verkehr, Physical-Layer-Tests und Netzwerkemulation.

Die Plattform besteht aus 12 Xena-Ethernet-Traffic Generatoren und 2 Chassis-Optionen für die Durchführung einer breiten Palette von Testszenarien für alle Ethernet-Geschwindigkeiten von 10Mbps bis 800Gbps.

Xena bietet obendrein auch ein spezielles Netzwerkemulations-Testmodul – E100 Chimera – für die Beeinträchtigung des Datenverkehrs mit verschiedenen Formen von Latenz und Jitter bei Leitungsgeschwindigkeiten bis zu 100 Gbps.

Alle Xena Ethernet-Verkehrsgenerator- und Netzwerkemulations-Testmodule umfassen auch leistungsstarke Optionen für Physical-Layer-Tests.

Alle Xena-Lösungen werden mit einem umfangreichen Softwarepaket ausgeliefert. XenaManager ist der Haupt-Windows-PC-Client, der für die Konfiguration und Ausführung von Datenverkehr verwendet wird. Darüber hinaus gibt es eigenständige Anwendungen für die Ausführung von RFC2544-, 2889-, 3918- und Y.1564-Tests nach Industriestandard sowie umfassende Open-Source-Automatisierungs- und Skripting-Optionen, die unter dem Namen Xena OpenAutomation (XOA) zusammengefasst sind.

Xena-Lösungen werden mit einem umfangreichen Softwarepaket ausgeliefert:

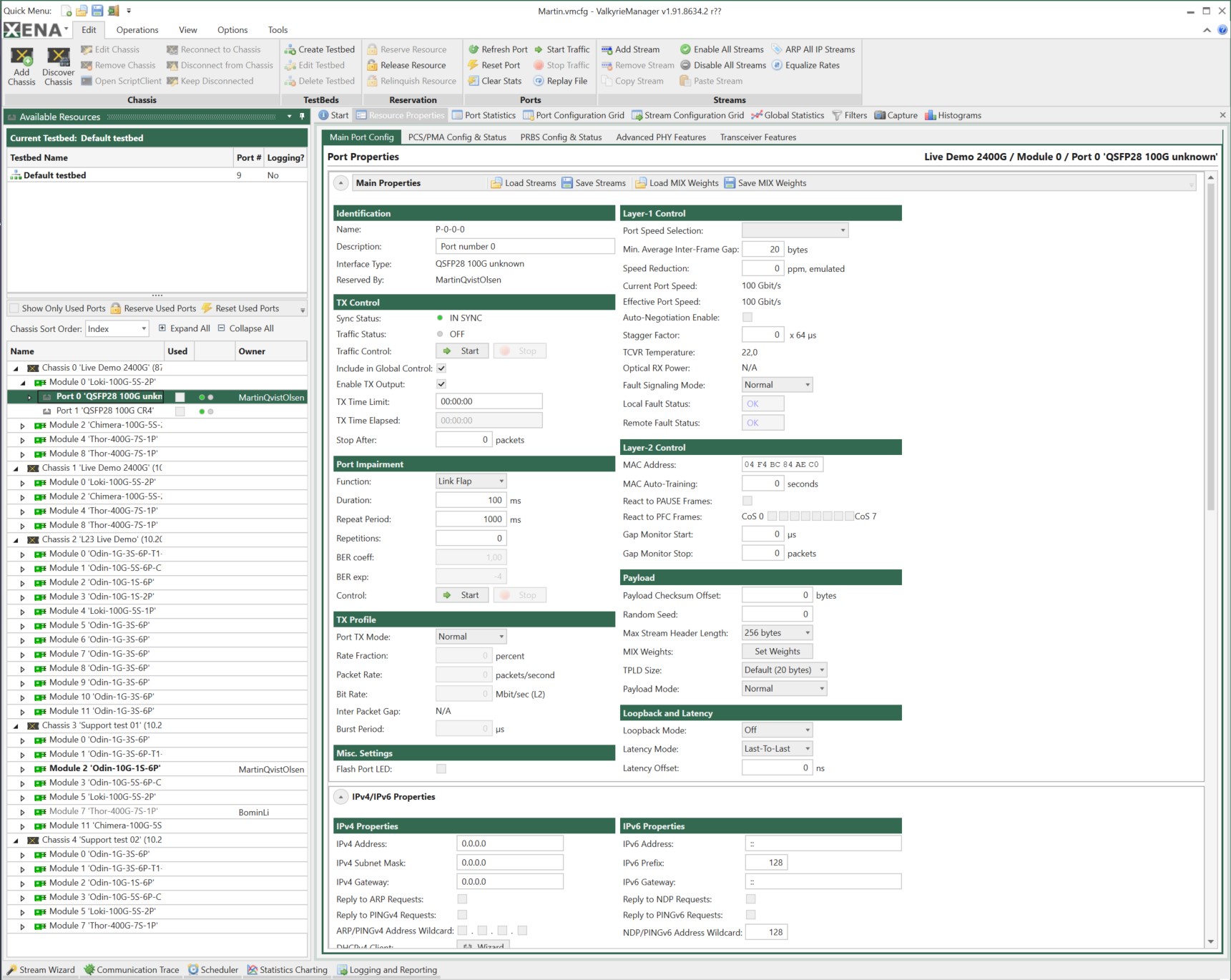

• XenaManager ist ein benutzerfreundlicher Windows-PC-Client für die Konfiguration, Beeinträchtigung und Analyse des Datenverkehrs.
• Es gibt 4 eigenständige Testsuiten zur Durchführung der Industriestandards RFC2544, 2889, 3918 und Y.1564.
• Schließlich gibt es noch Xena OpenAutomation (XOA), ein vollständiges Open-Source-Automatisierungs- und Skripting-Framework.

Die Xena-Software wird regelmäßig mit neuen Funktionen, Verbesserungen und Fehlerbehebungen aktualisiert, und alle Kunden können alle Versionen in den ersten drei Jahren nach dem Kauf der Hardware kostenlos herunterladen und nutzen.

Ethernet-Traffic Generatoren von Xena sind in vier Kategorien unterteilt, die nach Göttern aus der nordischen Mythologie benannt sind. Die Z10 Odin-Verkehrsgeneratoren testen bis zu 10 Gbps, die Z100 Loki bis zu 100 Gbps, die Z400 Thor bis zu 400 Gbps PAM4, und die Z800 Freya-Verkehrsgeneratoren können bis zu 800 Gbps unter Verwendung von 56G &112G PAM4 SerDes-Verkehr testen.

Xena E100 Chimera ist ein spezielles Netzwerkemulations-Testmodul zur Beeinträchtigung des Datenverkehrs mit verschiedenen Formen von Latenz und Jitter bei Leitungsgeschwindigkeiten von bis zu 100 Gbit/s. Es verfügt über die branchenweit höchste Portdichte und arbeitet nahtlos mit den Xena-Traffic Generatoren zusammen, so dass Benutzer über dieselbe grafische Benutzeroberfläche Verkehr sowohl erzeugen, als auch beeinträchtigen können.

Gehäusewahl – Die Xena-Traffic Generatoren und Netzwerkemulations-Testmodule können entweder in unserem modularen 4HE-Gehäuse mit 12 Steckplätzen („Bay“) oder einzeln in unserem leicht zu transportierenden 1HE-Gehäuse („Compact“) installiert werden. Mit 12 Steckplätzen ist das Bay-Chassis eine skalierbare Lösung, die in 2 Versionen erhältlich ist. Das B720-Gehäuse eignet sich perfekt für alle Odin-Verkehrsgeneratoren, während das B2400-Gehäuse für Kunden gedacht ist, die Loki-, Thor-, Freya- und Chimera-NICs verwenden, die mehr Leistung und Belüftung benötigen.

Valkyrie bietet eine Reihe von fortschrittlichen Testmodulen für die Prüfung aller Geschwindigkeiten von 1GbE bis 800GbE – und darüber hinaus. Diese Testmodule lassen sich in beide Hardware-Chassis von Xena einbauen – das einfach zu transportierende XenaCompact (mit einem festen Einschub) und das 4U-Chassis XenaBay mit 12 modularen Einschüben. Die Testmodule unterstützen eine Vielzahl von Schnittstellen (SFP+, QSFP*, CFP4, CXP etc.) und viele sind durch einfache Software-Einstellung in der Lage, verschiedene Geschwindigkeiten zu verarbeiten.

XenaBay kann mit folgenden Testmodulen ausgestattet werden:

• 6 x 800 GigE (SR8/DR4/FR8/LR8)
• 6 x 400 GigE (DR4/FR8/LR8)
• 6 x 200 GigE (DR4/SR4/FR4/LR4/CR4)
• 6 x 100 GigE (LR4/SR4/CDWM4/SR10/CR4)
• 12 x 50 GigE LR2/SR2 optical, CR2 electrical
• 24 x 40 GigE QSFP+ (or 6 x LR4 / 12 x SR4) ports
• 24 x 25GigE LR/SR optical, CR electrical
• 144 x 10 GigE copper/optical ports
• 72 x 5 GigE copper ports
• 72 x 2.5 GigE copper ports
• 72 x 1 GigE copper/optical ports

XenaCompact kann mit folgenden Testkarten ausgestattet werden:

• 1 x 400 GigE (DR4/FR8/LR8)
• 1 x 200 GigE (DR4/SR4/FR4/LR4/CR4)
• 2 x 100 GigE (LR4/SR4/CDWM4/ SR10/CR4)
• 2 x 50-GigE LR2/SR2 optical, CR2 electrical
• 1 (LR4) / 2 (SR4) / 2 (QSFP+) x 40-GigE
• 4 x 25G LR/SR optical, CR electrical
• 6 x 10-GigE copper/optical ports
• 6 x 5 GigE copper ports
• 6 x 2.5 GigE copper ports
• 6 x 1 GigE copper/optical ports

Die Xena-Testmodule sind in 5 Gruppen unterteilt: Odin, Loki, Thor und Freya dienen der Erzeugung und Analyse von Ethernet-Verkehr auf der Grundlage der von ihnen unterstützten SerDes-Geschwindigkeiten, während Chimera der Netzwerkemulation dient. Alle umfassen umfangreiche Physical-Layer-Testfunktionen.

Verfügbare Testmodule
P/N	Port-Geschwindigkeit(en)	Schnittstellenformfaktor	Eingänge	Sonstiges
10Mbps bis 10Gbps – Z10 ODIN
Z01t Odin	6 x 100M / 1G Base-T1	RJ45	6 Ports	For testing Automotive Ethernet ECUs
Z01s Odin	6x 100M/1G optical or 10M/100M/1G Base-T	SFP	6 Ports
Z01sx Odin	6x 100M/1G optical or 10M/100M/1G Base-T	SFP	6 Ports	The Z01sx Odin is an enhanced version of Z01s Odin. It offers 256 transmit streams (instead of 32), 6 modifiers per stream (instead of 2) and support for Priority Flow Control.
Z10sx Odin	6 x 10GBASE-SR / LR / ER / T* / Direct Attached Cable (DAC)	SFP+	6 Ports	Requires SFP-10G-T-NC Prolabs 10G SFP+ 10GBASE-T
Z10s Odin	6x 10G BASE-SR / LR / DAC	SFP+	6 Ports
Z10cc Odin	2x 10G BASE SR / LR / DAC – 4x 100M / 1G optical or 10M / 100M / 1G Base-T	SFP+ / SFP	2/4 Ports
Z10r Odin	6x 100M / 1G / 2,5G / 5G / 10G Base-T copper	RJ45	6 Ports
10Gbps bis 100Gbps – Z100 LOKI
Z100q Loki	2 x 100GBASE-SR4/LR4/CR4 or 4 x 50GBASE-SR2/LR2/CR2 or 2 x 40GBASE-SR4/LR4/CR4 or 8 x 25GBASE-SR/LR/CR or 8 x 10GBASE-SR/CR	QSFP28	2 Ports
10Gbps bis 400Gbps – Z400 THOR
Z400q Thor	1 x 400GBASE-DR4/LR4/FR4. (PAM4) or 1 x 400GBASE-SR8/FR8/LR8/CR8, (PAM4) or 2 x 200GBASE-CWDM4 (dual CS connector), (PAM4) or 1 x 200GBASE-DR4/SR4/FR4/LR4/CR4, (PAM4) or 4 x 100GBASE-CR2, or 4 x 100GBASE-DR, (PAM4) or 2 x 100GBASE-SR2/CR2, 2 x 100GBASE-DR (dual CS connector) (PAM4) or 1 x 100GBASE-SR4/LR4/CR4/CWDM4, (NRZ) or 8 x 50GBASE-SR/CR, (PAM4) or 4 x 50GBASE-SR/CR, (PAM4) or 2 x 50GBASE-SR2/LR2/CR2, (NRZ) or 1 x 40GBASE-SR4/LR4/CR4, (NRZ) or 4 x 25GBASE-SR/LR/CR, (NRZ) or 4 x 10GBASE-SR/LR/CR(NRZ)	QSFP-DD/QSFP56/QSFP28/QSFP+	1 Port
10Gbps bis 800Gbps – Z800 FREYA
Z800q Freya	112G SerDes PAM4: 2 or 1*** x 400GE 4 or 2*** x 200GE 8 or 4*** x 100GE 56G SerDes PAM4: 1 x 400GE 2 or 1*** x 200GE 4 or 2*** x 100GE 8 or 4*** x 50GE 10/25G Serdes NRZ: 2 x 100GE 4 x 50GE 8 x 25GE 8 x 10GE UND QSFP112 1x400GE 2x200GE 4x100GE	QSFP-DD800 / QSFP112
Z800o Freya	1x800GE 2x400GE 4x200GE 8x100GE 8x50GE	OSFP
10Gbps bis 100Gbps – E100 CHIMERA
E100 Chimera	Netzwerkemulator – True wire-speed impairment @ 100Gbps (plus 50 / 40 / 25 & 10Gbps) – Ease of use – E100 Chimera is a stand-alone impairment tool that integrates seamlessly with Xena’s traffic generator, letting you speed up your work flow by using the same SW to both generate and impair Ethernet traffic. – Highest port density in the industry – plus you can reserve individual port-pairs without blocking access to the others – Setting up custom impairment distributions is a breeze – E100q Chimera supports a broad range of impairments (latency/jitter, packet & port impairments, flexible distributions, BW shaping etc) – Powerful, easy-to-use automation & scripting options
