Ethernet Pakete lügen nicht – nun ja, zumindest in den meisten Fällen.

Ethernet-Pakete-luegen-nicht

Sie sagen die Wahrheit, sofern sie nicht falsch erfasst wurden. In diesen Fällen können Pakete in der Tat fett gedruckte Lügen erzählen.

Beim Durchsuchen von Trace-Dateien können wir in den Paketen auf Symptome stoßen, bei denen so mancher überrascht die Stirn runzeln würde. Dies sind Ereignisse, die auf der Oberfläche seltsam erscheinen und sogar unsere Fehlerbehebung für eine Zeit ablenken können.

Einige dieser Probleme haben tatsächlich Netzwerk Analysten stundenlang irregeleitet, wenn nicht sogar Tage, wodurch sie Problemen und Ereignissen nachgejagt haben, die einfach nicht im Netzwerk existieren.

Die meisten dieser Beispiele können einfach vermieden werden, indem die Pakete von einem Netzwerk Test Access Point (TAP) aus erfasst werden, anstatt auf dem Rechner, auf dem der Verkehr erzeugt wird. Mit einem Netzwerk-TAP können Sie die Netzwerkdaten transparent und unverfälscht erfassen und sehen was wirklich über die Leitung übertragen wird.

Sehr große Pakete

In den meisten Fällen sollten Pakete nicht größer als das Ethernet-Maximum von 1518 Bytes sein, oder das was für die Link-MTU festgelegt wurde. Dies gilt jedoch nur dann, wenn wir nicht mit 802. 1Q-Tags verwenden oder uns in einer Jumbo Frame Umgebung befinden.

Wie ist es möglich Pakete zu haben, die größer sind als das Ethernet-Maximum? Einfach ausgedrückt, wir erfassen sie, bevor sie von der NIC segmentiert werden. Viele TCP/IP-Stacks verwenden heutzutage TCP Segmentation Offload, welche die Last der Segmentierung von Paketen an die NIC delegiert.

Der WinPcap- oder Libpcap-Treiber erfasst die Pakete, bevor dieser Vorgang stattfindet, sodass einige der Pakete viel zu groß erscheinen können, um legitim zu sein. Wenn die gleiche Aktivität auf dem Netzwerk erfasst wurde, würden diese großen Frames für den Transport in mehrere kleinere segmentiert.

Zero Delta Zeiten

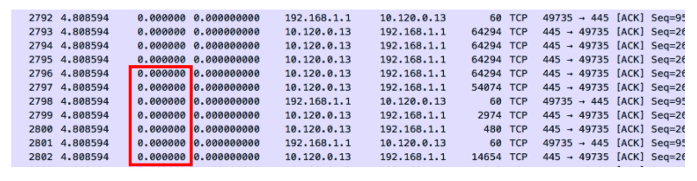

Zero Delta Zeiten bedeutet, dass es keine gemessene Zeit zwischen den Paketen gibt. Wenn diese Pakete in das Erfassungsgerät gelangen, erhalten sie einen Zeitstempel und eine messbare Delta Zeit. Der Zeitstempel für den Eintritt auf dem Erfassungsgerät konnte nicht mit dem Paketaufkommen mithalten. Würden diese Pakete hingegen mit einem externen Tap-Server erfasst, könnten wir wahrscheinlich eine fehlerfreie Zeitstempelung erhalten.

Vorherige Pakete nicht erfasst

Diese Warnung wird angezeigt, weil Wireshark eine Lücke im TCP-Datenstrom bemerkt hat. Es kann anhand der sequenzierten Zahlen feststellen, dass ein Paket fehlt. Manchmal ist dies aufgrund des Upstream-Paketverlusts berechtigt. Allerdings kann es auch ein Symptom sein, dass der Analysator oder SPAN das Paket fallen gelassen hat, weil es nicht mit der Belastung mithalten konnte.

Nach dieser Warnung sollten Sie nach einer Reihe von doppelten ACK-Paketen suchen, anstatt eines defekten Pakets. Dies deutet darauf hin, dass ein Paket tatsächlich

verloren gegangen ist und erneut übertragen werden muss. Wenn Sie keine erneute Übertragung oder defekte Pakete sehen, konnte der Analyzer oder SPAN wahrscheinlich nicht mit dem Datenstrom mithalten. Das Paket war tatsächlich im Netzwerk, aber wir haben es nicht gesehen.

TCP ACKed unbemerkte Segmente

In diesem Fall wird eine Bestätigung für ein Datenpaket angezeigt, das nicht erfasst wurde. Das Datenpaket hat eventuell einen anderen Weg genommen, oder das Erfassungsgerät hat es einfach nicht wahrgenommen.

Vor Kurzem habe ich diese Ereignisse bei Trace-Dateien gesehen, die von Switches, Routern und Firewalls erfasst wurden. Da die Erfassung von Datenverkehr eine niedrigere Priorität als eine Weiterleitung hat (Gott sei Dank!), kann das Gerät schlichtweg einige der Frames im Datenstrom übersehen. Da wir die Bestätigung gesehen haben, wissen wir, dass das Paket es zu seinem Bestimmungsort geschafft hat.

Zum größten Teil sagen Pakete die Wahrheit. Sie können uns zur Hauptursache unserer Netzwerk- und Anwendungsprobleme führen. Da sie solche klaren und detaillierten Daten präsentieren, ist es sehr wichtig, dass wir sie so nah am Netzwerk wie möglich aufzeichnen.

Das bedeutet, dass wir sie während der Übertragung erfassen müssen, und nicht auf dem Server selbst. Dies hilft uns dabei, keine Zeit mit falschen Negativwerten zu verschwenden.

Wenn Sie mehr über die Berücksichtigungen von Netzwerkvisualisierungen für Fachleute erfahren möchten, dann kontaktieren Sie uns doch einfach – wir sind gerne für Sie da.

TCP Latency für Dummies

Als Latenz (auch Latenzzeit) wird die Zeit bezeichnet, die benötigt wird, um ein Datenpaket über ein Netzwerk zu senden. Latenz kann auf unterschiedliche Weise gemessen werden: bidirektional (beide Richtungen), monodirektional (eine Richtung), usw.

Die Latenzzeit kann von jedem Teilstück der Kommunikationsverbindung, über welche das Datenpaket gesendet wird, beeinflusst werden: den Arbeitsplatz, die WAN-Verbindungen, Router, lokale Netzwerke (LAN), Server … und letztendlich kann diese – für große Netzwerke – durch die Lichtgeschwindigkeit begrenzt sein.

Die Durchsatzrate ist definiert als gesendete/empfangene Datenmenge innerhalb einer definierten Zeiteinheit. Die UDP-Durchsatzrate wird von der Latenz nicht beeinflusst. 

UDP ist ein Protokoll, das verwendet wird, um Daten über ein IP-Netzwerk zu senden. Eines der Prinzipien von UDP ist, dass angenommen wird, dass die gesendeten Pakete vom Empfänger auch empfangen werden (oder eine entsprechende Steuerung findet auf einer anderen Schicht, beispielsweise einer Anwendung, statt). 

Theoretisch bzw. für bestimmte Protokolle (bei welchen auf keiner anderen Schicht eine Steuerung stattfindet – beispielsweise bei monodirektionalen Übertragungen) wird die Rate, zu der Datenpakete durch den Sender gesendet werden können, nicht von der Zeit, die zur Auslieferung an den Empfänger benötigt wird (=Latenz), beeinflusst.

Der Sender wird unabhängig von dieser eine definierte Anzahl an Datenpaketen pro Sekunde senden, die wiederum von anderen Faktoren abhängt (Anwendung, Betriebssystem, Ressourcen, …).

Warum wird TCP direkt von der Latenz beeinflusst?

  • TCP dagegen ist ein komplexeres Protokoll, da es einen Mechanismen integriert, der prüft, ob sämtliche Datenpakete auch korrekt geliefert werden. Dieser Mechanismus wird Bestätigung (engl. acknowledgement) genannt: Er veranlasst den Empfänger, an den Sender ein spezifisches Paket oder Flag (ACK-Paket bzw. ACK-Flag) zu senden, das den korrekten Empfang des Datenpakets bestätigt.
    Der Effizienz wegen werden nicht alle Datenpakete einzeln bestätigt: Der Sender wartet entsprechend nicht auf eine Bestätigung nach jedem einzelnen Paket, um die nächsten Datenpakete zu senden. Tatsächlich wird die Anzahl der Datenpakete, die gesendet werden können, bevor ein korrespondierendes Bestätigungspaket erhalten werden muss, von einem Wert, der als TCP Sendefenster (engl. TCP Congestion Window) bezeichnet wird, gesteuert.
Round trip latency TCP Throughput
0ms 93.5 Mbps
30ms 16.2 Mbps
60ms 8.07 Mbps
90ms 5.32 Mbps

Nehmen wir hypothetisch an, dass kein Paket verloren geht:

  • Der Sender wird ein erstes Kontingent an Datenpaketen gleichzeitig senden (entsprechend dem TCP Congestion Window). Erhält der Sender das Bestätigungspaket, wird das TCP Congestion Window vergrößert. Sukzessiv wird also die Anzahl an Paketen, die in einem bestimmten Zeitraum gleichzeitig gesendet werden können, steigen (Durchsatzrate). Die Verzögerung, mit welcher die Bestätigungspakete empfangen werden (=Latenz), hat einen Einfluss darauf, wie schnell das TCP Congestion Window vergrößert wird (entsprechend auch auf die Durchsatzrate).
    Ist die Latenz hoch, bedeutet dies, dass der Sender länger untätig ist (keine neuen Pakete sendet), was wiederum die Geschwindigkeit, mit welcher die Durchsatzrate steigt, reduziert.
    Die Testwerte (Quelle: http://smutz.us/techtips/NetworkLatency.html) sind sehr deutlich: Warum wird TCP durch wiederholte Paketsendungen (Retransmissions) und Datenverlust beeinflusst?

Der TCP Congestion Window Mechanismus geht folgendermaßen mit fehlenden Bestätigungspaketen um:

  • Bleibt das Bestätigungspaket nach einer fest definierten Zeit (Timer) aus, wird das Paket als verloren eingestuft und das TCP Congestion Window, also die Anzahl der gleichzeitig gesendeten Pakete, wird halbiert (die Durchsatzrate entsprechend auch – dies korrespondiert mit der Wahrnehmung einer restringierten Kapazität irgendwo auf dem Verbindungsweg seitens des Senders); die Größe des TCP Windows kann wieder ansteigen, wenn die Bestätigungspakete korrekt empfangen werden.

Datenverlust hat zwei Effekte auf die Geschwindigkeit der Datenübertragung:

  • Die Pakete müssen erneut gesendet werden (selbst wenn lediglich das Bestätigungspaket verloren gegangen ist, die Datenpakete aber empfangen wurden) und das TCP Congestion Window wird keine optimale Durchsatzrate zulassen: Dies gilt unabhängig vom Grund für den Verlust der Bestätigungspakete (Überlastung, Serverprobleme, Art der Paketschnürung, …) Ich hoffe, dies hilft Ihnen dabei, die Auswirkungen von Retransmissions/Datenverlusten auf die Effektivität Ihrer TCP-Anwendungen zu verstehen.

With 2% packetloss, the TCP throughput is between 6 and 25 lower than with no packet loss.

Round trip latency TCP Throughput with no packet loss TCP Throughput with 2% packet loss
0 ms 93.5 Mbps 3.72 Mbps
30 ms 16.2 Mbps 1.63 Mbps
60 ms 8.7 Mbps 1.33 Mbps
90 ms 5.32 Mbps 0.85 Mbps
