Besser ein Y-Kabel als X Probleme
Warum Y-Kabel für Fiber-TAPs wichtig sind
Passive Glasfaser-Netzwerk-TAPs sind im Grunde sehr einfache Geräte und können aufgrund Ihrer Bauweise eigentlich nicht kaputt gehen. Ihre MTBF-Spanne wird in Millionen von Stunden berechnet. Sie werden uns wahrscheinlich alle überleben!
Dennoch erhält NEOX NETWORKS nicht selten Anfragen von Kunden in der Art „Ich habe Ihren TAP installiert, aber er funktioniert nicht – bitte schicken Sie mir einen Neuen“.
In fast allen Fällen ist dies jedoch lediglich auf eine falsche Installation des TAPs zurückzuführen. In diesem Beitrag gehen wir auf ein Beispiel eines häufigen Fehlers ein und zeigen, wie er sich vermeiden lässt.
Ein mit LC-Steckern ausgestatteter Netzwerk-TAP hat drei Duplex-Stecker, wovon zwei für das Durchschleifen des zu analysierenden Netzwerkverkehrs benötigt werden und ein Duplex-Stecker für den passiven Abgriff der gespiegelten Daten zur Weiterleitung an bspw. einen Network Packet Broker (NPB), ein Analysesystem, ein Intrusion Detection System (IDS) oder ein Intrusion Prevention System (IPS).
Das ist der sogenannte Monitoring-Port an dem sowohl der linke (im Diagramm „Switch“) als auch der rechte (im Diagramm „Router“) Datenverkehr anliegt. Diese beiden Ausgänge müssen unter Verwendung zweier Transceiver in zwei Monitoring-Ports eingespeist werden um den bi-direktionalen Verkehr vollständig zu empfangen, da nur die Empfangsseite (Rx) der Transceiver für das Aufzeichnen genutzt werden kann.
Dies stellt eine Herausforderung dar, da der Ausgang des TAPs ein Duplex-Anschluss ist und dennoch zwei separate Anschlüsse auf der Empfangsseite für zwei individuelle Transceiver benötigt werden.

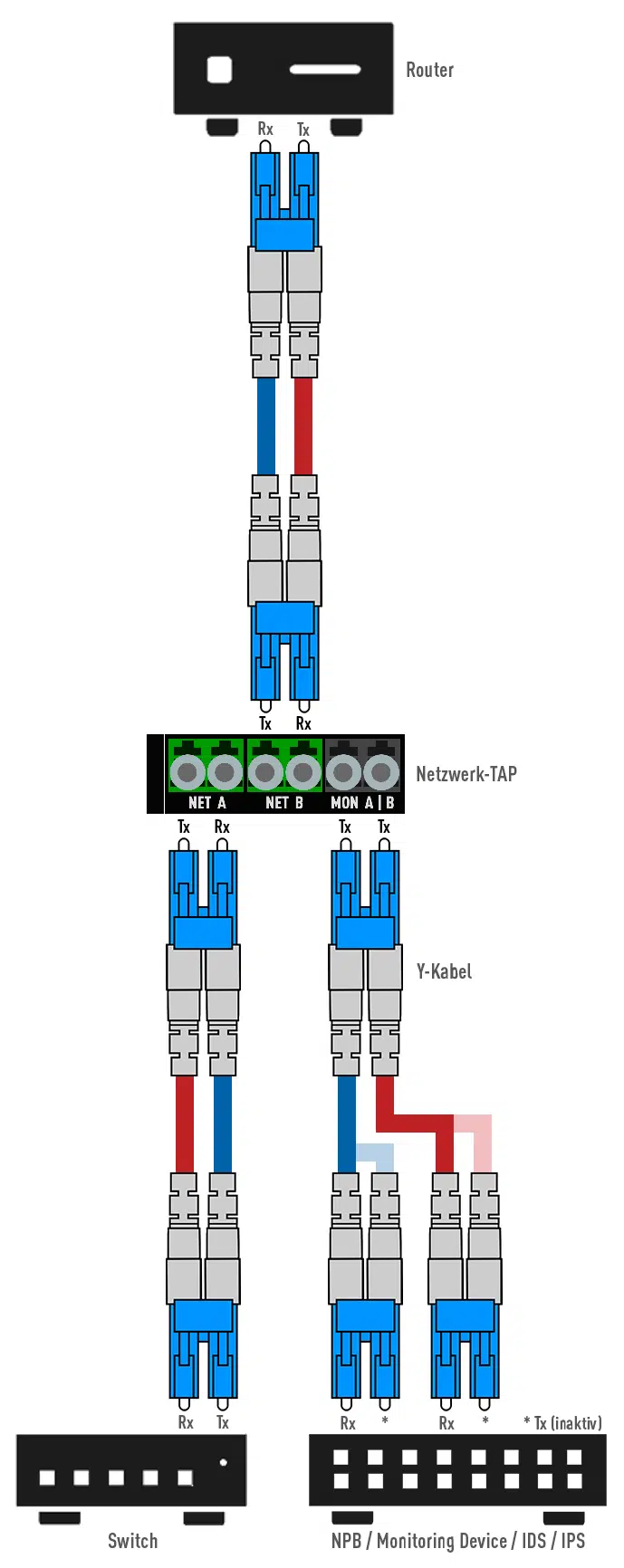

Anschluss-Schemata eine Y-Kabels mit einem Fiber Netzwerk-TAP
Es gibt jedoch drei Alternativen:
1. Verwenden Sie zwei separate Simplex-Kabel.
2. Verwenden Sie ein Duplexkabel und trennen Sie die beiden Enden mit einem scharfen Messer auf.
3. Verwenden Sie ein spezielles Y-Kabel (NEOX NETWORKS bietet diese Kabel an!)
Bei den ersten beiden Optionen gibt es eine Falle, in die das Servicepersonal in Rechenzentren manchmal tappt. Der TAP funktioniert nur, wenn das Kabel vom TAP in die Empfangsseite des Transceivers eingespeist wird.
Da bei den meisten Standardinstallationen die Techniker in der Regel mit Duplexkabeln und Doppelfaser-Transceivern arbeiten, kann es sein, dass sie dies nicht wissen (oder einfach einen Fehler machen) und den TAP-Ausgang irrtümlich mit der Sendeseite des Transceivers verbinden.
In diesem Fall scheint nicht nur das TAP nicht zu funktionieren, sondern wenn das Analysetool so eingestellt ist, dass es die Generierung von Datenverkehr auf diesen Transceivern zulässt, könnte Datenverkehr in das TAP zurückgespeist werden.
Dies veranlasst den Benutzer meist zur Schlussfolgerung, dass das Netzwerk-TAP nicht funktioniert, obwohl es lediglich falsch angeschlossen wurde.
Um dieses Problem zu vermeiden, verwenden Sie am besten eines unserer speziellen Y-Kabel, die einen Duplex-Stecker in zwei Duplex-Stecker umwandeln, die so ausgerichtet sind, dass das Licht ausschliesslich in die Empfangsseite der Transceiver eingespeist wird.
Da dies jedoch einfacher mittels einer Grafik zu erklären ist finden Sie nachfolgend das Diagramm eines Y-Kabels von NEOX NETWORKS für die Verwendung mit (beliebigen) passiven Fiber-TAPs:

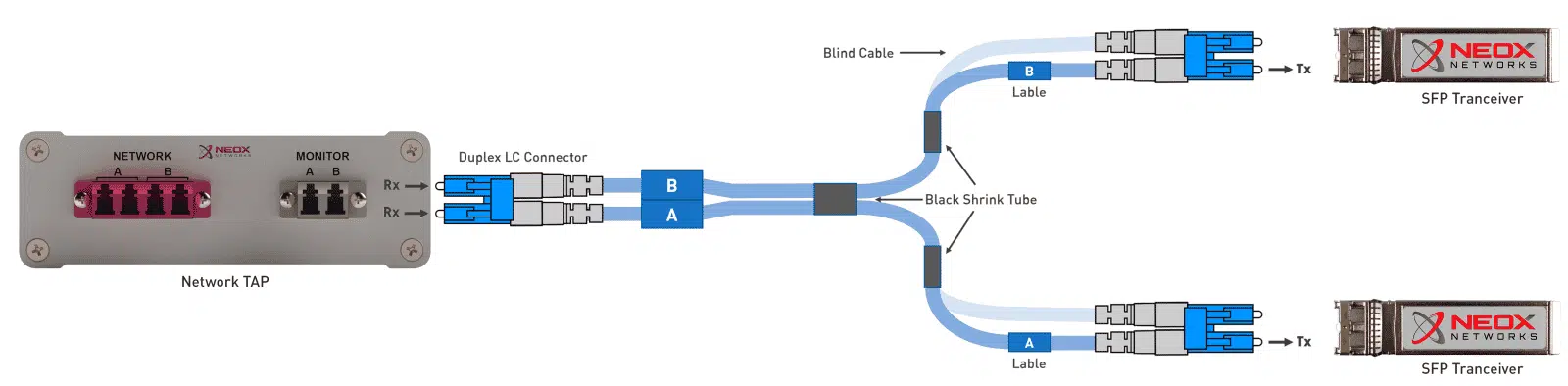

Dieses Bild zeigt ein Y-Kabel, das NEOX als Ergänzung zu seinen passiven (modularen oder portablen) Fiber-TAPs anbietet. Wie Sie sehen können, ist das Y-Kabel so konstruiert, dass das Licht vom TAP (der auf der linken Seite des obigen Diagramms angeschlossen ist) korrekt zu den beiden Empfangs-Ports der Transceiver (die sich auf der rechten Seite befinden würden) geleitet wird.
Ja, ein solches Kabel ist natürlich etwas teurer als normales Patchkabel, aber wenn einmal ein TAP an die falsche Seite eines Transceivers angeschlossen wurde und man Stunden damit verbringen musste herauszufinden wo das Problem lag, ist spätestens das der Zeitpunkt, an dem man erkennt, dass Y-Kabel eine äußerst lohnenswerte Investition sein können.
Hinzu kommt ein weiterer Vorteil. Da die Tx-Faser am Transceiver bei Benutzung des Y-Kabels verschlossen wird ist der SFP-Transceiver noch zusätzlich besser gegen Umwelteinflüsse geschützt.
