Leistungsmerkmale und Spezifikation
Rx-Paketverarbeitung
- Null-Paketverlust für Paketgrößen von 64 bis 10.000 Bytes
- Dauerhafter Traffic bis zu 100 Gbps
- Line Rate 4 x 25 Gbps Traffic Burst, 680 Millisekunden Pufferung
- Multi-Port-Paketfusion, sequenziert in der Zeitstempelreihenfolge
- L2-, L3- und L4-Protokollklassifizierung
- L2- und L3/L4-(IP/TCP/UDP)-Checksummenprüfung
- Unterstützung für Tunneling-Protokolle wie GTP, IP-in-IP, GRE, NVGRE, VxLAN, Pseudowire, Fabric Path, VNtag
- Pattern-Matching, Netzwerk-Port, Protokoll-, Länge- und Fehlerfilter
- Benutzerdefinierte Flow-Definitionen basierend auf 2-, 3-, 4-, 5- oder 6-Tupeln
- Flow-Matching/Actions: Weiterleitung an Anwendungs- oder Netzwerk-Port oder Ablehnung des Pakets
- Stateful-Flow-Management
- Bidirektionale IPv4- oder IPv6-Flows von bis zu 90 Millionen
- Lernrate: 3 Millionen Flows/Sekunde
- TCP-Flow-Termination, Flow-Timeout oder Anforderung der Anwendung
- Flow-Records mit Rx-Paket/Byte-Zählern und TCP-Flags
- Stateless-Flow-Management
- Bis zu 36.000 IPv4- oder bis zu 7.500 IPv6-2-Tupel-Flows
- Benutzerdefinierte Hash-Keys, symmetrische Hash-Key-Option
- CPU-Load-Verteilung basierend auf Hash-Key oder Filter oder pro Flow
- An lokale CPU-Kerne über Host-Buffer/Queues
- Remote über VLAN-Tagging über Egress-Port
- CPU-Socket-Load-Balancing (4 x 1 Gbps, 4 x 10 Gbps)
- 128 Rx-Queues, 16 MB – 1 TB Rx-Puffergröße
- Paketbeschreibungen mit Metadaten
- IP-Fragment-Handling
- Deduplizierung
- Slicing bei dynamischem Offset oder festem Offset vom Anfang oder Ende des Pakets
- Header-Stripping, Protokollschichten zwischen äußerem L2 und innerem L3
- Paketmaskierung, 1 – 64 Bytes bei dynamischem oder festem Offset
- Erweitertes RMON1 und Zähler pro Filter und pro Queue
Tx Packet Processing
- Line Rate Tx bis zu 100 Gbps für Paketgrößen von 64 bis 10.000 Bytes
- Replay als aufgenommen mit Nanosekunden-Präzision
- Pro-Port Traffic-Shaping
- Port-to-Port-Weiterleitung
- L2- und L3/L4-(IP/TCP/UDP)-Checksummen-Generierung
- 128 Tx-Schlangen, 4 MB Tx-Puffergröße
Zeitstempelung und Synchronisierung
- Rx-Zeitstempel- und Tx-Zeitstempel-Injektion
- Betriebssystemzeit, PPS und IEEE 1588-2008 PTP V2 Synchronisation
- Synchronisation zwischen SmartNICs
- Zeitstempelformate: Unix 10 ns, Unix 1 ns, PCAP 1 us, PCAP 1 ns

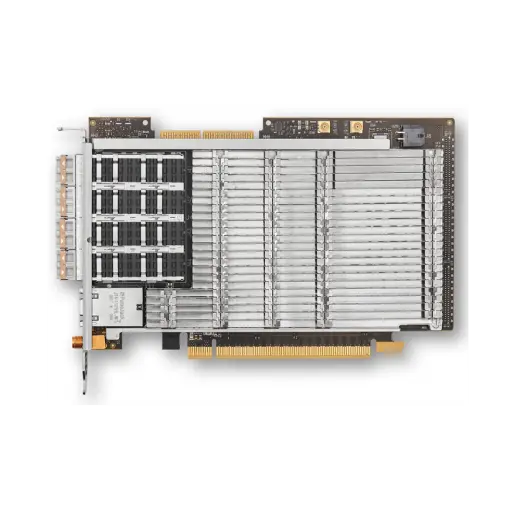

Hardware
- Xilinx XCVU5P FPGA
- 8 GB DDR4 SDRAM
- PCIe Gen3 16 Lanes @ 8 GT/s
- 4 × SFP28 Netzwerkanschlüsse
- RJ45-F 1000BASE-T IEEE1588 PTP
- SMA-F PPS Ein- und Ausgang
- 2 × interne MCX-F PPS und NT-TS Zeit-Synchronisation
- Stratum-3 [1] konforme TCXO
- Flash-Speicher mit Unterstützung für zwei Boot-Images
- Physische Abmessungen: halbe Länge und volle Höhe PCIe
- Gewicht ohne steckbare Module:
- NT100A01-SCC: 355 g
- NT100A01-NEBS: 350 g
- MTBF gemäß UTE C 80-810:
- NT100A01-SCC: 317.821 Stunden
- NT100A01-NEBS: 398.565 Stunden
- Leistungsaufnahme einschließlich 25GBASE-SR4-Modulen und typischer Verkehrsbelastung:
- NT100A01-SCC: 44 Watt
- NT100A01-NEBS: 44 Watt
